变电站系统授时方案

随着我国智慧电力的发展，覆盖城市和城市之间的变电站的已经开始大量部署，更多的变电站自动化控制成为了重要环节，而变电站高精度时间同步是实现整个变电站系统安全、稳定运行的关键。

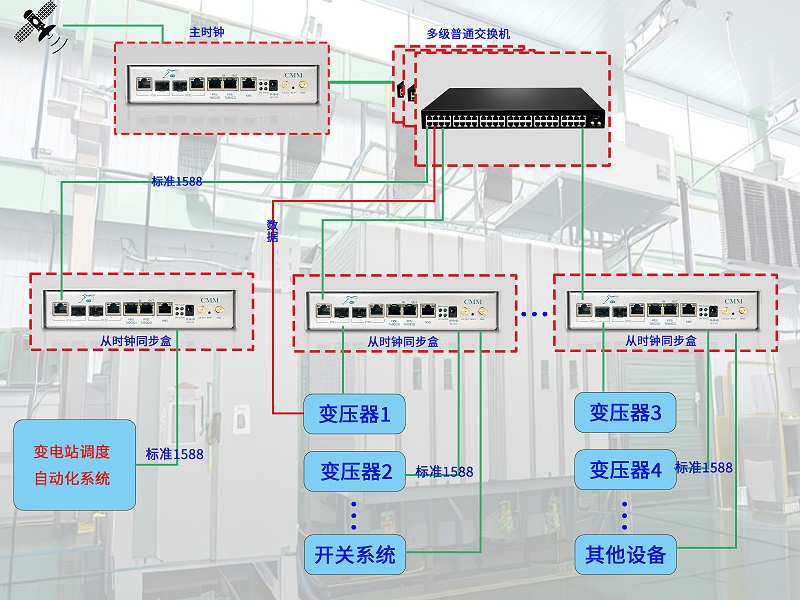

智慧电力系统规模比较大，需要授时的变电站设备非常多而且范围广，此时可以考虑采用多级普通交换机互联。但是变电站系统自带的PTP是没有办法通过多级普通交换机获取精准时间的。此时可以在变电站前方加个从时钟，酷鲨的从时钟具有穿越5级普通交换机恢复出100ns的能力，可以强有力的给末端变电站提供直接授时。假设有2级交换机，满配则可以支持2x48x48=4608台变电站，如下图所示：

变电站系统授时方案

支持上千台变电站的主时钟会非常重要，除了保证设备1+1备份外，主时钟的搜星精度可以高达2ns。从时钟一方面可以提供100ns的时钟恢复能力，还可以向下提供多种授时接口。除了1588PTP外，还可以提供RS422接口的PPS ToD信号，给不支持北斗的变电站直供GPS信号，主时钟的信号源是北斗，相当于间接实现了北斗到GPS的转换，现网众多的只支持GPS的设备无需做改造。

相关产品

: CGM-J-4U时间同步系统

CGM-J-4U是酷鲨科技自主研发的国产化高精度时间同步系统，支持北斗/GPS卫星授时，高达1ns搜星授时、1ns时间同步、24小时500ns守时，支持双主控、双电源、热插拔、触控液晶屏，支持双主时钟热备份，CGM-J-4U产品支持PTP、NTP、PPS/Tod、B码、2.048Mbit/s、2.048MHz等。支持20路插槽，且可以级联。

: 时间服务器 4网口PTP服务器 CBM-D-40

随着万物互联时代的到来,通信网络越来越广泛和严格化,尤其大型通信网络系统中,需要将一个通信网络下分多个子网络,以便更好管理不同区域的网络设备。由此带来的问题是,现有时间服务器只能让2个不同子网络进行高精度时间同步,想要更跟多子网络进行高精度时间同步,就需要更多路PTP接口,CBM-D-40由此升级而来。CBM-D-40可以出4路独立PTP,满足99%以上的高精度时间同步需求,其他配置同样继承了CBM-D-40的特点。

: CTS-77 NTP服务器X86

CTS系列NTP服务器是酷然科技自主研发授时产品,支持NTPV1-V4、SNTP、PTP1588V2协议，是具有多路2.5GE/GE网口的授时产品。设备硬件采用X86架构设计，标准1U机架设备，时间源来源于卫星、NTP、PTP、频率等自动切换不同时频源。亦可在没有任何时频源的情况下手动配置时间。产品具有美观便捷的WEB配置界面。整机NTP响应能力大于15万次/秒，授时PPSPTP精度优于30ns（峰峰值），NTP授时精度1us（标准差），守时精度OCXO<5us/24小时，铷钟<500ns/24小时。CTS-77具有6路2.5GE/1GE网口+1/2路1GE网口。

: CTS-1000 NTP服务器-国产化

基于C86构架的国产化NTP服务器，采用性能强劲的海光CPU，国产麒麟操作系统，均在中国信息安全评测中心的产品目录内，实现全面国产化。CTS-1000最高可提供16路网口：2/4路10GEGSFP+网口+6路100/1000MbpsRJ45网口+4路1GESFP网口+1/2路1GERJ45网口。
