5G社区小基站过多级普通交换机的模式100ns授时方案建议

5G社区小基站过多级普通交换机的模式100ns授时方案建议

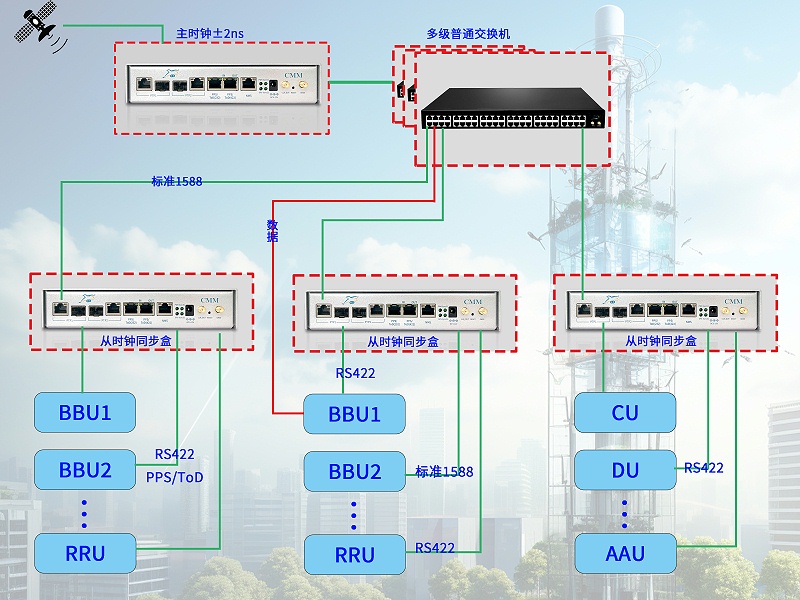

如果机房比较大，需要授时的BBU设备比较多，此时可以考虑采用多级普通交换机互联。但是BBU自带的PTP是没有办法通过多级普通交换机获取精准时间的。此时可以在BBU前方加个从时钟，酷鲨的从时钟具有穿越5级普通交换机恢复出100ns的能力，可以强有力的给末端BBU提供直接授时。假设有2级交换机，满配则可以支持2x48x48=4608台BBU，如下图所示：

支持上千台BBU的主时钟会非常重要，除了保证设备1+1备份外，主时钟的搜星精度可以高达2ns。从时钟一方面可以提供100ns的时钟恢复能力，还可以向下提供多种授时接口。除了1588PTP外，还可以提供RS422接口的PPS ToD信号，给不支持北斗的基站直供GPS信号，主时钟的信号源是北斗，相当于间接实现了北斗到GPS的转换，现网众多的只支持GPS的设备无需做改造。
