5G小基站过一级交换机模式1us授时方案建议

5G小基站过一级交换机模式1us授时方案建议:

利用现有的交换机,直接接入1588 PTP主时钟,主时钟支持GPS和北斗搜星,可以出2路PTP端口。这种模式在现网中测试过华为、中兴和爱立信的BBU设备,基本上可以满足小于1us的时间精度误差,现网无需做任何改造。只要是支持PTP的BBU都可以采用这种方式。缺点:只能一级交换机,二级交换机就无法保证1us以内的授时精度了,适用于最多94台BBU的机房。如下图所示:

过一级交换机5G社区小基站授时方案

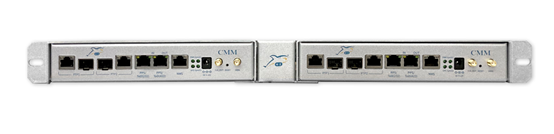

每台台交换机48口,除去与主时钟连接的1个口,还剩47口,两台交换机总计可以连接94台BBU设备。在现网与华为、中兴和爱立信的BBU实测的结果显示,同步精度最小在250ns左右,最大不会超过1us。如果想要保证机房主时钟的可靠性,还可以做设备1+1备份,两个设备可以并排放在1U机架里,如下图所示:

CMM授时设备

如果BBU台数比较少,小于8个,可以采用酷鲨科技自带8网口的PTP主时钟ROUTE66,省去额外部署交换机的费用。
