产品介绍

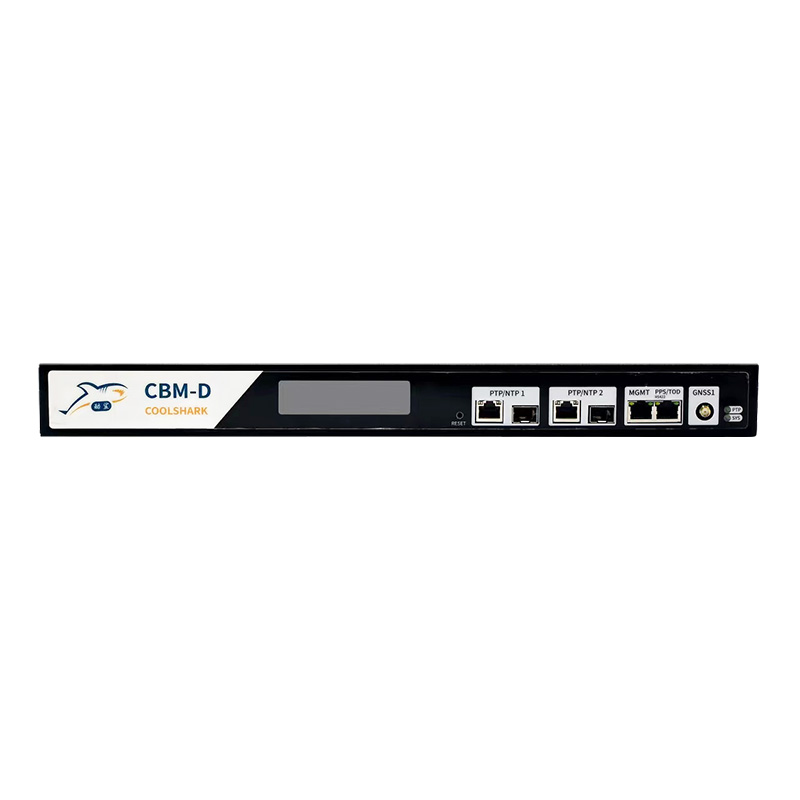

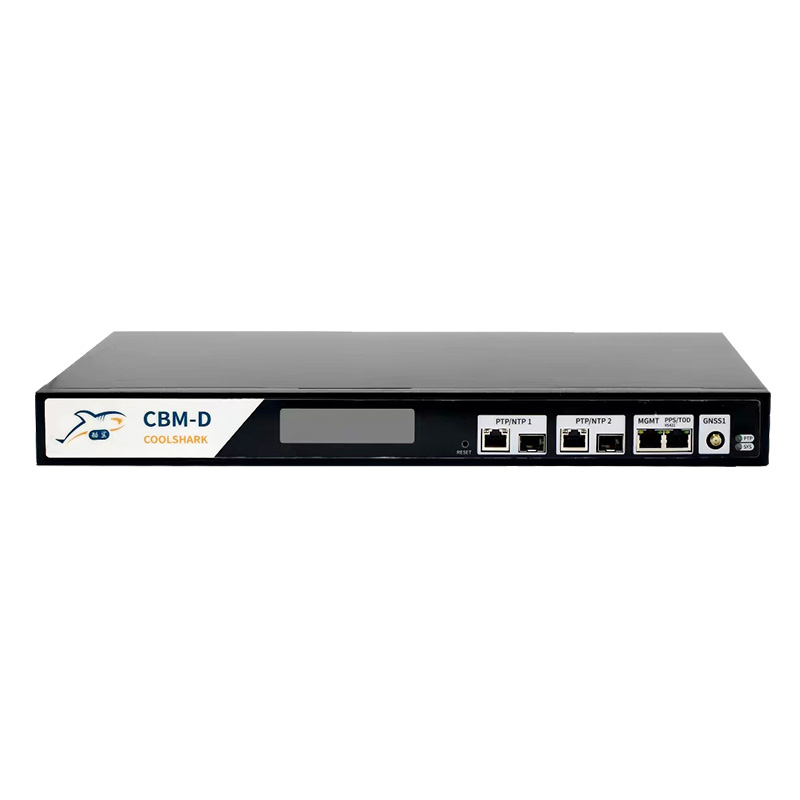

北斗时间同步服务器:现有机房内的早期BBU很多是单一的GPS接收机,在北斗大量布置的新形式下,基于授时安全的角度考虑,需要将原来的GPS授时切换为北斗授时。新生产的BBU基本上市双模接收机,但是如果放置在室内,为了获取时间,需要将BBU的天线拉至室外,多台BBU会有多根天线,室内的馈线布线和室内外那么多蘑菇头看起来不是很雅观。CBM-D就是针对这样场景设计开发的。1U设计,可以上标准19寸机架。

1、时间源切换为北斗+GPS,输出PTP、NTP和PPS/ToD卫星信号。BBU可以通过PTP进行数字授时 ,也可以直接接入CBM-D输出的基于GPS的PPS/ToD,时间源由原来的单一GPS切换为来自CBM-D的北斗+GPS。

2、减少蘑菇头和馈线布线数量。只需一根卫星天线,室内为PTP数字授时,只需要利用现有的网线既可,无需再部署天线馈线。

3、可靠性:具有单双卫星接收机(默认单卫星接收机型号)、双电源提高系统可靠性,两台CBM还可以做设备级的热备份。CBM-D同时具有优于4小时1.5微秒的守时功能,当没有卫星信号时,仍然可以将整个机房的BBU时间保持一致。传统的直接接天线馈线的方式,一旦没有卫星信号,BBU之间的时间偏差很快就超出1.5微秒,会导致BBU不工作并警告。

4、易部署可扩展:不需要改造网络,机房直接放置一台CBM-D作为主时钟PTP授时既可。后期增加BBU甚至5G基站也无需复杂的天线和馈线的工程安装部署,BBU的网口直接接入网络进行数字PTP授时既可。该CBM-D还可以升级做时间网的检测探针使用。酷鲨还可提供BC+卫星的双时间源的方式,可以直接穿越普通网络,将时间同步从市级传到县级甚至乡级,给偏远机房BBU授时。

5、可管理:CBM-D可以提供SNMP网管协议,将CBM-D统一纳入网管系统进行配置管理。网管平台可以接收设备的预警告警等信息并对CBM进行配置。



resource/images/f91266344dc4420281191f7fbf81e46c_28.jpg


产品应用
  • 01BBU池数字化北斗授时
  • 025G基站主时钟

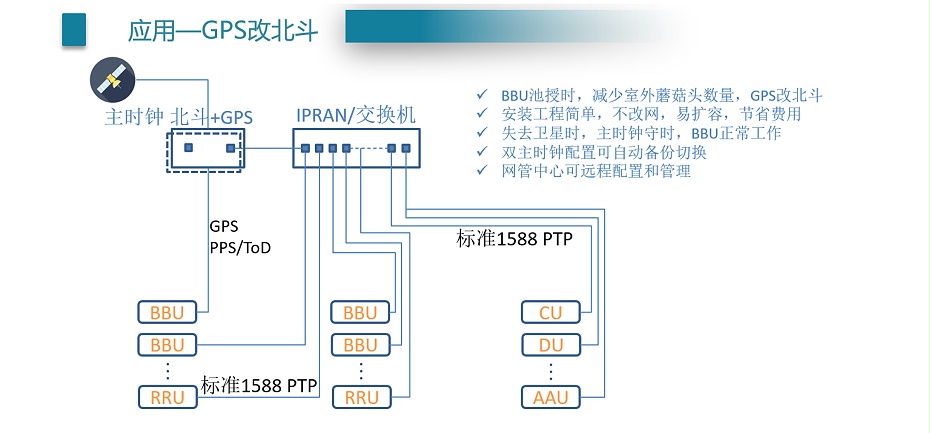

  • 034G BBU GPS改北斗数字授时
产品优势
  • 工业级芯片
  • 高可靠:双电源备份
  • 支持1024个从时钟
  • 宽温设计-20°C~70°C
  • NTP响应能力:5.5万次/秒
  • 可管理:支持SNMP网管协议
  • 液晶屏显示,WEB配置界面
  • PTP基于FPGA设计,纳秒级精度
  • 支持1588PTP、1588ACR、NTPV1-V4,PPS/ToD
  • 守时:标准OCXO版优于4小时1.5us,高性能版24小时1.5us
  • 守时:标准铷钟版优于24小时1us,高性能版24小时150ns
产品特性
  • 支持北斗、GPS和GLONASS
  • 支持IEEE 1588 -2008规范
  • 支持中国电信1588ACR
  • 支持NTP V1-V4
  • 支持ITU-T G.8262 同步以太网(SyncE)
  • 支持ITU-T G.8265 频率标准
  • 支持ITU-T G.8275.1 时域相位标准
  • 支持ITU-T G.8275.2 时域相位标准
  • 支持单播和多播
  • 支持ETH/UDP
  • 支持一步和两步时钟模式
  • 支持P2P和E2E
  • 支持Combo口:RJ45 + SFP
技术指标
  • 时间输入 2 x 卫星天线(SMA接口) 手动输入时间
  • 时间输出 2 x Combo口 (RJ45/SFP), RJ45 1000BaseT, SFP千兆 1 x PPS/ToD 输出 (RS422,RJ45接口),ToD OUT:9600/115200,支持GPRMC NTP服务器,支持V1、V2、V3和V4,与PTP口共用 NTP服务器,支持V1-V4,与NMS配置口共用
  • PTP主时钟 卫星授时精度:<±30ns RMS; <60ns 99%   1000个从时钟@128报文每秒 支持MAC/UDP、E2E/P2P、一步/二步、单播/多播 支持中国电信1588ACR标准 守时:标准OCXO版优于4小时1.5us,高性能版24小时1.5us 守时:标准铷钟版优于24小时1us,高性能版24小时150ns
  • NTP服务器 NTP服务器(与PTP口共用):

    授时精度<200ns

    响应能力>5.5万次/秒

    NTP服务器(与NMS口共用):

    授时精度<31us

    响应能力>4000次/秒

    整机NTP 应能力: >12 万次/秒

    3个端口的NTP物理隔离

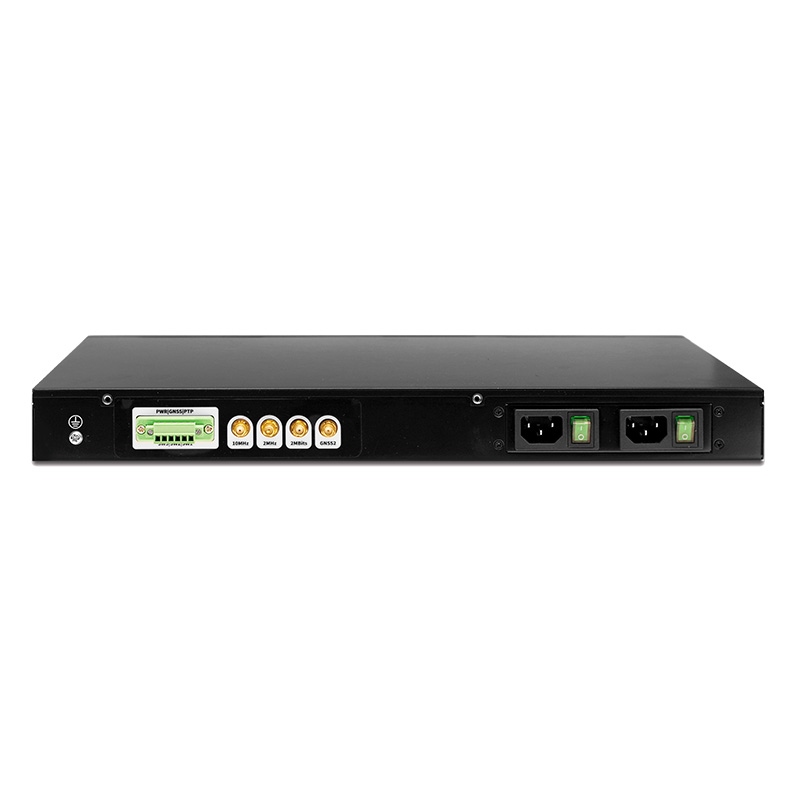

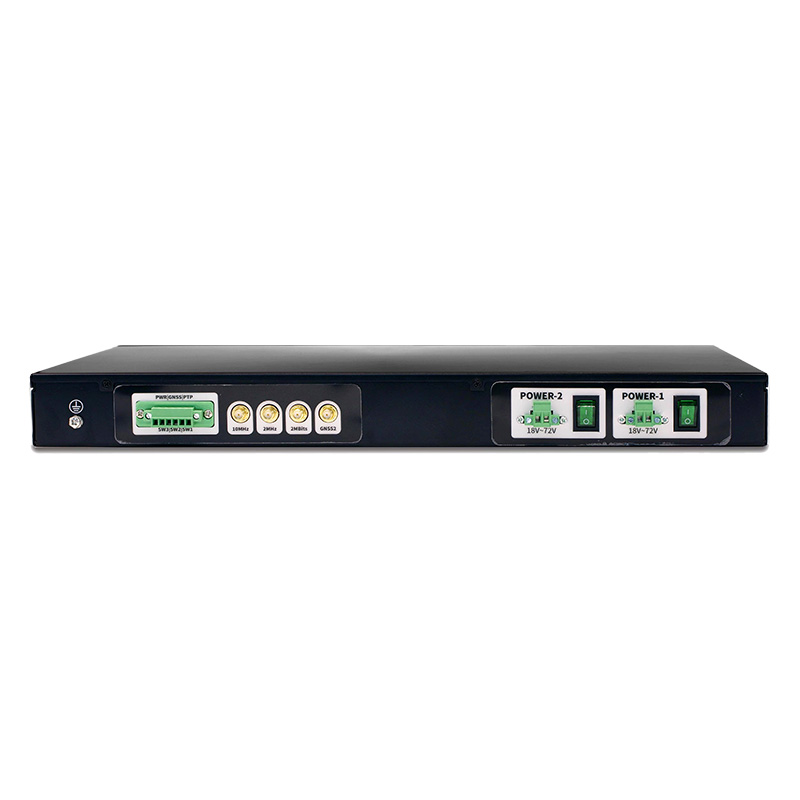

  • 其他接口 2个卫星天线接入(SMA接口) NMS网管口,支持SNMP,WEB图形配置 RESET重启、复位孔 双48V电源输入口及独立开关 液晶显示屏 接地线柱
  • 管理 WEB本地配置SNMP接入网管中心在线远程升级
  • 液晶显示屏 系统运行情况,当前时间及管理IP卫星接收情况,北斗和GPS颗数电源情况,双电源接入
  • 运行规格 供电:直流48V(18-72V)或交流220V,二选一功率:启动12W;稳定运行6W运行温度:-20℃至70℃满足RoHS规范
  • 物理指标尺寸:430 x 240.4x 44.4 mm(不含挂耳) 重量:3.4kg

GPS改北斗
