pcie授时板卡汇总与简介(pcie66/pcie88)

来源: | 发布日期:2022-03-15

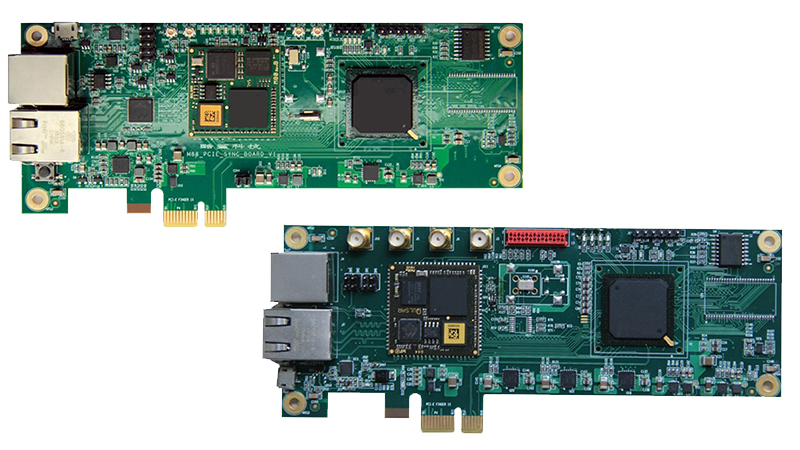

酷鲨pcie授时板卡主要有两款型号,一个是pcie66授时板卡和pcie88授时板卡,下面进行pcie授时板卡汇总与简介介绍。

pcie授时板卡汇总与简介

PCIE授时板卡(网络接口卡)是我们自主研发的一款符合1588的ptp时钟接口板卡,可以当从时钟(Slave),也就是具有ptp从功能,我们的pcie授时板卡既可以用作ptp时间的回复,也可以当做网卡,当授时板卡装置有TCXO时候,我们的pcie授时板卡就可以通过5级条非1588的交换机时间信息;若是装OCXO时候,就可以通过10级跳非1588交换机时间信息,并且我们的pcie授时板卡都通过了全部G.8261测试例,解析时间精度优于±1微妙。如果与主时钟(master)直连,时间解析精度可达近100纳秒。

PCI-E授时板卡接口软中断:频率可调,可以配置为8ns整数倍周期(1Hz~125MHz)。这里要注意:如果中断频次过多,pcie授时板卡的网卡功能可能出现影响,甚至可能会造成计算机(或电脑)死机。

硬件中断接口输出相同频率,上位机可直接通过窗口来配置板卡各项设置,包括PTP模块与FPGA相关参数设置。此pcie授时板卡是标准半高,可配备标准尺寸全高PCI挡板或紧凑型半高PCI挡板。

如果当1588主时钟(Master)使用时,就要另配GPS接收机。目前酷鲨pcie授时板卡支持Linux系统,其他系统也是可定制,支持热插拔.新增了报文时间戳信息:当报文抵达NIC卡时,板卡会自动记录时间戳信息,上传到上位机,供应用程序后期随时调用。
