准确时间协议(ptp)如何避免数据中心频繁断电

来源: | 发布日期:2022-02-21

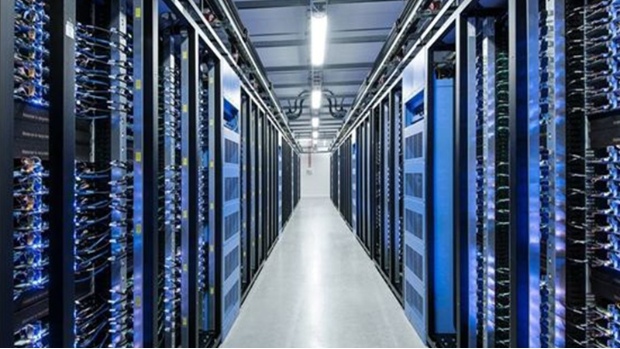

近几十年来,国外的一个数据中心一直在为数十个国家的客户提供一系列IT服务,包括托管、数据恢复、网络服务和云计算。然而这个数据中心内经常发生的电源故障,反复中断这些服务,给客户带来非常多大麻烦,并影响数据中心的服务水平。数据云存储时间同步解决方案

精确时间协议(ptp)如何避免数据中心频繁断电

数据中心在整个运行过程中,有四个电气设备室和数千英尺长的电缆分配电力,数据中心工程师发现无法确定频繁停电的原因。无论是由电气异常、瞬间断电、令人讨厌的过载跳闸或完全断电引起,断电都是代价就是服务质量变差、客户流失,总之代价非常之大。断路器可能发生故障,UPS系统可能无法,数据中心配电系统内外的许多其他事件都可能导致电源中断。如果不准确详细地描述发生的情况,事后确定停电原因可能既无效又耗时。数据中心时间同步解决方案

为了解决这个问题,他们采用了一种解决方案,即使用事件序列记录来同步所有IED的时钟,并对所有断路器的输入状态进行准确的时间监控。

在实施事件顺序记录系统时,发现与所有设备存在时间同步保持一致的问题。一个跨职能的工程团队被要求帮助解决这个问题。他们发现的第一个问题是负责提供准确时间源的主时钟,时间信号的电压比预期低80%。客户安装了一个固态继电器,将信号提升到所需的电压,然而,这会产生不适当的噪音,降低信号质量。第二个需要解决的问题是,如何将这个时间信号可靠地传送到相距相当远的每个电气室,有些电缆长度超过2000英尺。

为了解决第一个时间源不可靠的问题,安装了一种ptp 主时钟

这提供了设备在预期电压下所需的时间信号。此外,在不需要继电器的情况下,信号中的噪声也被消除了。现在,该团队可以专注于如何消除从ptp主时钟到下游所有设备的间歇性时间同步问题。在试图排除故障时,团队意识到,将四个电气室中的所有设备连接在一起所采用的布线方案既复杂又困难,无法确定是什么导致了间歇性故障。

由此,研究小组建议绕过原始布线方案中的数千英尺,采用一种使用准确时间协议(PTP)的解决方案。该协议由IEEE 1588定义,是事件序列记录器的鸡翅。PTP通过以太网准确同步设备,精度在你纳范围内。这样就无需在SER、不同设备(如开关设备)和不同电气室之间布线。由于该中心的30多个SER已经通过以太网连接,因此使用现有的以太网电缆将PTP信号传输到每个SER是可行的。

此外,建议使用一种PTP遗留接口(PLX)模块将所有其他设备(如功率计)直接连接到SERs,而不是通过原始接线方案中使用的接线板。选择此解决方案将允许移除额外的数千英尺双导体电缆,该电缆承载时间信号,并将简化原始布线设计的复杂性。使用PTP将SER同步到统一时间的方法,同时还允许数据中心继续同步数百个下游设备。

数据中心接受了该解决方案,升级完成后,整个网络进入同步状态,帮助客户在系统级查看所有输入,并快速确定电源故障的来源。如今,SERs继续提供所需的数据,以确定复杂电气系统中发生故障的位置和准确时间。
