1588PTP概述
来源: | 发布日期:2021-11-30
酷鲨科技时间同步解决方案灵活多样,让广大用户无需花费大量预算去改网,直接使用现存的IP网实现高精确PTP时间同步,无需将OTN或普通交换机更换至支持1588特性。穿越半个地球,只为与您同步!目前具有1纳秒同步技术!
1588PTP(NTP)主时钟服务器(同时可以通过配置做从时钟):
-CGM(China/CoolShark GrandMaster):高端PTP和NTP主时钟,板卡选配不同协议接口类型(B码、E1、BITS等),作为一级时钟标准,收星精度最高可达峰峰值15ns,用户最高可支持3000+单播客户端,可实现一天24小时守时500纳秒;
--CGM-C:大屏幕液晶显示,内置锂电,内置高端铷钟,方便携带测量PPS精度。高精度收星及长时间守时。
--CGM-I-1U:1U壳体可插拔设计,可更换丰富的接口卡,双电源备份。板卡与3U设备兼容。
--CGM-I-3U:3U壳体,可插拔,主控、电源双备份,板卡与1U设备兼容。
-EGM(Edge GrandMaster):三级时钟位置部署一级质量的时钟,PTP/NTP服务器,B码、BITS、频率等,性价比较高,双电源备份;
-Qg2(Qulsar Gateway 2):中端PTP主时钟,最高可实现256单播@128pps,守时4/8小时1.5微秒;
-CMM(China/Coolshark Mini Master): 迷你主时钟,支持PTP/sNTP。
 1588 PTP从时钟:
-单板:双口GE,电口或者光口可串联到链路中。利用专有透传转术将非1588报文直接透传的同时,还能专注处理1588。只需在现网设备前添加一块板卡便可轻松升级和使用1588技术;
-核心板:设计十分简单,只需5V供电,插接件可直接接在客户主板上,客户主板上出接口;
-模块:需对周边电路实现硬件设计,可高度集成于客户设备之中;
-软件:无需对硬件进行更改,可支持intel、高通等平台,亦可为各CPU平台提供定制开发服务,适用于批量化应用,包括ARM和FPGA的软件方案;

 当下,各行各业对精确时间同步需求与日俱增,包括移动基础设施、工业物联网、数据中心和智能电网电力基础设施等在内的关键领域是促增长的主要驱动力所在。酷鲨高科技产品能轻松适用于多个嵌入式设计与系统解决方案之中, 可快速部署于网络,全方位为广大用户提供快速、高效而又灵活多变的“端到端”时间解决方案。

1588PTP概述

基于IEEE 1588,酷鲨利用其伺服算法和技术来提取和提炼时间,大大提高了时间精确性。此外,该算法还可巧妙集成到 酷鲨时间管理模块M6X 系列与新一代时间管理模块M88系列之中。更为重要的是,某些关键性应用的核心功能已移植到特定硅平台上,通过参考设计在特定芯片 (SoC)平台上实现后能以更好的操作方式来运行。
酷鲨无线同步分发技术扭转了长久以来对有线以太网的依赖性,利用开放的无许可证频谱将时间分配给终端。

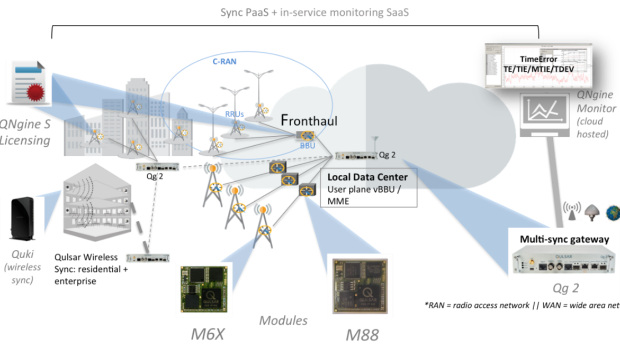

酷鲨IEEE 1588 解决方案还可通过Qg 2 予以实现,在于,该产品内嵌了酷鲨平台/软件 (P/SaaS) 同步服务。据悉,该轻量级而又具有通用性的平台可部署于网络中,通过可扩展而又稳健的方式向终端分发同步信息。Qg 2平台将进一步优化升级,可将包括 SyncE、作为边界时钟的IEEE 1588 (PTP)、以及其它更强大的可供选择的多个同步信号源集成在一起,进而获取更为详细的同步网络分析报告,来更深入地对网络状况进行监测。
酷鲨技术采用商用公开标准。通过商业时间来源(如卫星和其他信号源)提取时间,利用业界标准协议比如IEEE 1588(PTP)来对时间信息进行提炼和分发。尽管在网络传输过程中,数据包中引入了抖动和延迟,但酷鲨科技利用业界更好的算法技术仍可提取精确时间。短距离无线同步分发技术充分利用无许可证频段,可快速满足楼宇内再次安装馈线的需求。据悉,利用卫星实现同步时,馈线的打孔与安装费用往往十分高昂,让广大商户头痛不已。
时间管理模块采用嵌入式设计,不仅让系统拥有了十分精确时间功能,而且还有效实现了IEEE 1588报文的时间协议和算法。酷鲨现已成功发布M6X系列(快速以太网全功能的普通时钟)与下一代时间引擎 (如下所述)。。

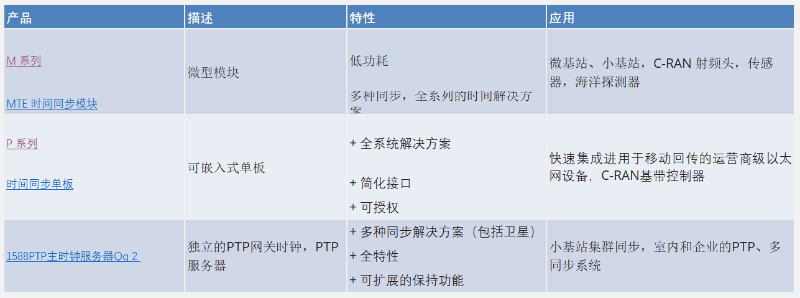

时间管理产品有三大类,每一类可适用于不同级别的集成、性能和应用。此外,每一类都是具有全功能特征的时间引擎,特别适合于那些具有高精度和高性能的关键应用。这些时间管理子系统往往能快速集成,并且具备极强的通用性,从而能为宿主系统提供出自定义级别的保持性能,甚至于在稍作改动的情况下就能被巧妙设计成一个十分完整的系统。
时间同步单板(P系列)是具有高性能的时间引擎,可利用数据包提供精确时间输出。该板为一个夹层卡(模块贴到模板上), 可迅速集成到主机系统上, 确保了极其稳定的时间输出。
时间同步模块(M系列)是所有时间引擎的核心,具有完整的数据包时间功能以及所有软件和算法,可从数据包网络中解析出精确时间。该模块更适合集成到大批量使用的产品之中,可利用时间管理单板的参考设计作为过渡,有效确保了模块的正确使用。

微信截图_20211130174110

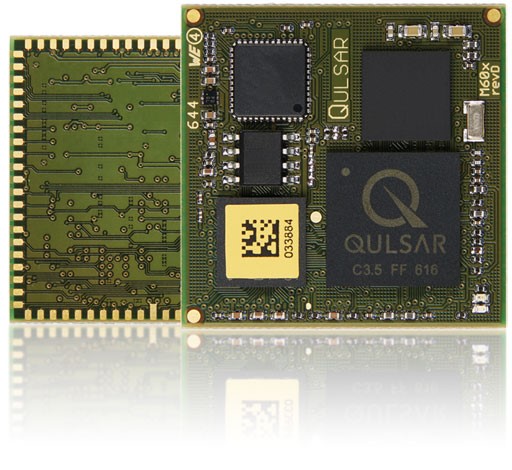

时间同步模块 - M64 / M68
时间同步模块 - M64 / M68

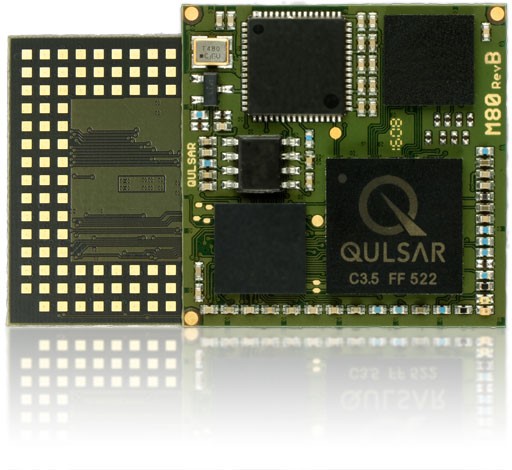

时间同步模块 - M88
时间同步模块 - M88

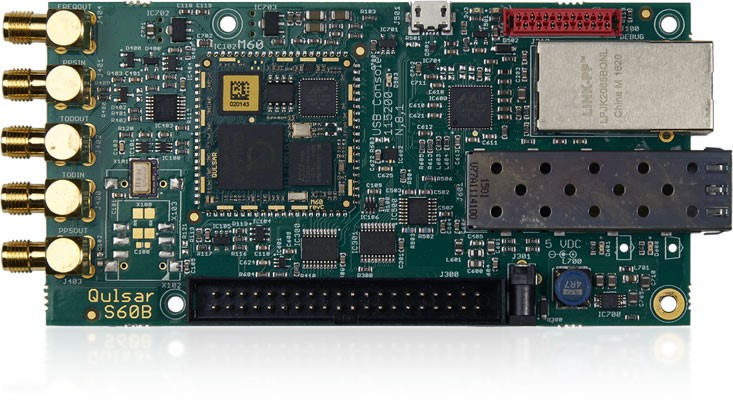

时间引擎管理单板 - P60
3

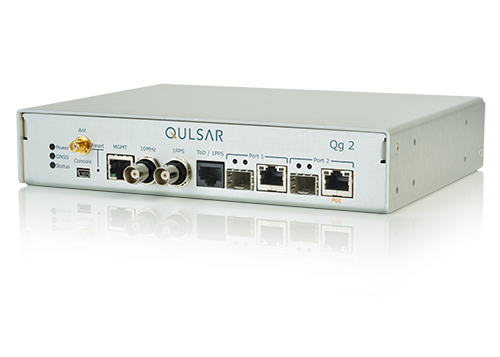

多功能时间同步服务器,1588PTP主时钟-Qg2

1588PTP主时钟-Qg2
